QD型雙梁橋式起重機

QD型75/20-100/20噸吊鉤橋式起重機
技術參數 Technological parameter
| 工作制度(中級) | ||||||||||||||||
| 主要技術參數 | ||||||||||||||||
起重量  | 主鉤  | t  | 75  | 100  | ||||||||||||
副鉤  | 20  | 20  | ||||||||||||||
跨度  | m  | 13  | 16  | 19  | 22  | 25  | 28  | 31  | 13  | 16  | 19  | 22  | 25  | 28  | 31  | |
起升高度主/副  | m  | 20/22  | 20/22  | |||||||||||||
速度  | 主鉤  | m/min  | 6.7  | 4.6  | ||||||||||||
副鉤  | 9.23  | 9.23  | ||||||||||||||
小車  | 38.3  | 33.3  | ||||||||||||||
大車  | 75.1  | 66  | 75.1  | 66  | ||||||||||||
電動機  | 主鉤  | 型號/KW  | YZR315M-10/85  | YZR315M-10/85  | ||||||||||||
副鉤  | YZR250M1-8/35  | YZR250M1-8/35  | ||||||||||||||
小車  | YZR180L-8/13  | YZR180L-8/13  | ||||||||||||||
大車  | YZR200L-8/(2×18.5)  | YZR200L-8/(2×18.5)  | ||||||||||||||
總重  | t  | 61.694  | 62.749  | 70.078  | 74.489  | 80.747  | 86.078  | 91.288  | 72.548  | 76.524  | 81.617  | 82.637  | 94.59  | 100.37  | 107.86  | |
大輪壓  | t  | 27  | 27.9  | 28.8  | 29.7  | 30.6  | 31.5  | 32.5  | 32  | 33  | 34.3  | 35.5  | 36.8  | 37.6  | 38.8  | |
薦用鋼軌  | QU80;QU100  | QU80;QU100  | ||||||||||||||
電源  | 三相交流 380V 50Hz  | |||||||||||||||

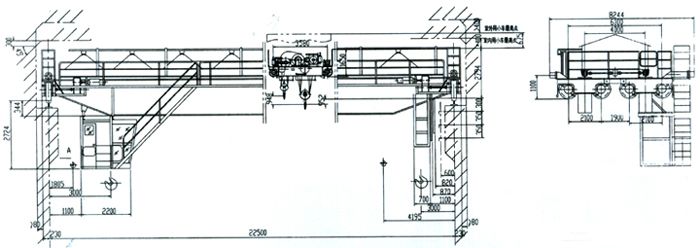

主要尺寸  | ||||||||||||||||
BX  | mm  | 3400  | 3400  | |||||||||||||
LX  | 4400  | 4400  | ||||||||||||||
H  | 3252  | 3256  | 3258  | 3258  | 3260  | 3262  | 3280  | 3282  | 3284  | 3288  | 3290  | 3292  | 3294  | |||
H1  | 3252  | 1322  | 1324  | 1324  | 1326  | 1328  | 1330  | 1332  | 1334  | 1338  | 1340  | 1342  | 1344  | |||
H2  | 398  | 538  | 542  | 544  | 844  | 846  | 848  | 538  | 540  | 544  | 548  | 848  | 850  | 854  | ||
H3  | 1588  | 1584  | 1582  | 1582  | 1580  | 1578  | 1886  | 1884  | 1882  | 1878  | 1876  | 1874  | 1872  | |||
H4  | 2568  | 2708  | 2712  | 2714  | 3014  | 3016  | 3018  | 2708  | 2710  | 2714  | 2718  | 3018  | 3020  | 3024  | ||
H5  | 1164  | 1581  | ||||||||||||||
S1  | 910  | 1095  | ||||||||||||||
S2  | 2300  | 2255  | ||||||||||||||
S3  | 2205  | 2570  | ||||||||||||||
S4  | 595  | 3730  | ||||||||||||||
